Зуборезные работы

Технологический процесс изготовления шестерней, звездочек и других зубчатых деталей включает зуборезные операции.

Компания «Невские Ресурсы» выполняет разнообразные зуборезные работы для производства стандартных деталей и изделий по эскизам и чертежам заказчика.

Виды зуборезных работ:

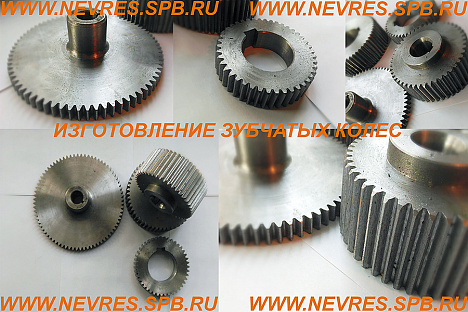

• Изготовление цилиндрических и зубчатых колес до 300 миллиметров (включая 4-й модуль)
• В основном эти детали производятся методом обката с применением таких режущих инструментов, как долбяк, фреза и гребенка, что позволяет изготавливать детали до 7-ой степени точности. Кроме того, такие колеса могут производиться методом копирования (деления), горячего и холодного накатывания.
• Нарезание косозубых цилиндрических колес
• Как правило, здесь используются те же фрезы, что и для производства колес с прямыми зубцами. Однако это нецелесообразно, поэтому в компании «Невские Ресурсы» зуборезные операции при изготовлении косозубых колес выполняются фрезами с заборным конусом.
• Нарезание червячных пар
• Червячные пары можно нарезать на токарном станке с применением резца с прямолинейным профилем, а также на фрезерных станках дисковой фрезой, что является наиболее эффективным методом выполнения зуборезных работ. Из-за того, что в результате подрезки профиль червяка несколько искажается, такой инструмент обычно применяется для предварительной обработки деталей. Что касается изготовления архимедовых и конволютных червячных пар, то они обрабатываются специальными червячными фрезами, режущие кромки которых выполнены из криволинейного профиля.

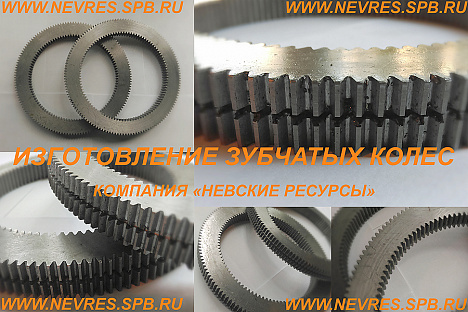

• Нарезание прямозубых цилиндрических колес внутреннего и внешнего зацепления
• Зуборезные работы для изготовления этих деталей проводятся на специальных долбяках (колеса внутреннего зацепления нарезаются инструментом с внутренним направлением зубьев, а колеса с внешним зацеплением – с внешней направленностью зубцов).
• Нарезание шлицевых валов (прямобочные и треугольные).

Зубья на шлицевых валах нарезаются дисковыми и червячными фрезами, которые могут быть снабжены усиками. Такую операцию можно выполнять специальными головками, нарезающими зубцы по всему контуру вала.
